Как это работает: космические ракеты

3.4

Пусть полеты в космос уже давно привычное дело. Но все ли вы знаете о космических ракетах-носителях? Разберем по частям и посмотрим, из чего они состоят и как работают.

космические ракеты
©Wikipedia

Ракетные двигатели

Двигатели – важнейшая составная часть ракеты-носителя. Они создают силу тяги, за счет которой ракета поднимается в космос. Но когда речь идет о ракетных двигателях, не стоит вспоминать те, что находятся под капотом автомобиля или, например, крутят лопасти несущего винта вертолета. Ракетные двигатели совсем другие.


В основе действия ракетных двигателей – третий закон Ньютона. Историческая формулировка этого закона говорит, что любому действию всегда есть равное и противоположное противодействие, проще говоря – реакция. Поэтому и двигатели такие называются реактивными.


Реактивный ракетный двигатель в процессе работы выбрасывает вещество (так называемое рабочее тело) в одном направлении, а сам движется в противоположном направлении. Чтобы понять, как это происходит, не обязательно самому летать на ракете. Самый близкий, «земной», пример – это отдача, которая получается при стрельбе из огнестрельного оружия. Рабочим телом здесь выступают пуля и пороховые газы, вырывающиеся из ствола. Другой пример – надутый и отпущенный воздушный шарик. Если его не завязать, он будет лететь до тех пор, пока не выйдет воздух. Воздух здесь – это и есть то самое рабочее тело. Проще говоря, рабочее тело в ракетном двигателе – продукты сгорания ракетного топлива.

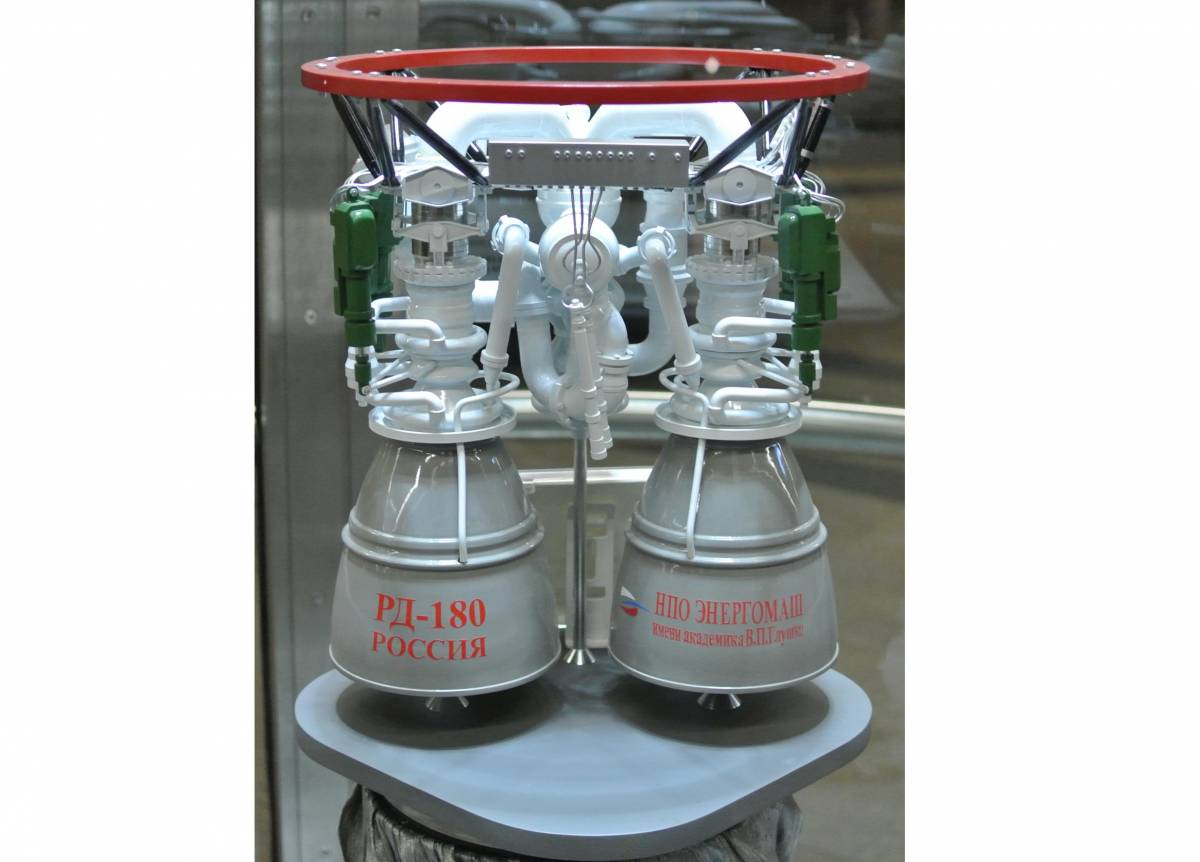

Модель ракетного двигателя РД-180 /© Wikipedia.

Топливо

Топливо ракетных двигателей, как правило, двухкомпонентное и включает в себя горючее и окислитель. В ракете-носителе «Протон» в качестве горючего используется гептил (несимметричный диметилгидразаин), а в качестве окислителя – тетраксид азота. Оба компонента чрезвычайно токсичны, но это «память» о первоначальном боевом предназначении ракеты. Межконтинентальная баллистическая ракета УР-500 – прародитель «Протона», – имея военное предназначение, до старта должна была долго находиться в боеготовом состоянии. А другие виды топлива не позволяли обеспечить долгое хранение. Ракеты «Союз-ФГ» и «Союз-2» используют в качестве топлива керосин и жидкий кислород. Те же топливные компоненты используются в семействе ракет-носителей «Ангара», Falcon 9 и перспективной Falcon Heavy Илона Маска. Топливная пара японской ракеты носителя «H-IIB» («Эйч-ту-би») – жидкий водород (горючее) и жидкий кислород (окислитель). Как и в ракете частной аэрокосмической компании Blue Origin, применяемой для вывода суборбитального корабля New Shepard. Но это все жидкостные ракетные двигатели.

Применяются также и твердотопливные ракетные двигатели, но, как правило, в твердотопливных ступенях многоступенчатых ракет, таких как стартовый ускоритель ракеты-носителя «Ариан-5», вторая ступень РН «Антарес», боковые ускорители МТКК Спейс шаттл.


Ступени

Полезная нагрузка, выводимая в космос, составляет лишь малую долю массы ракеты. Ракеты-носители главным образом «транспортируют» себя, то есть собственную конструкцию: топливные баки и двигатели, а также топливо, необходимое для их работы. Топливные баки и ракетные двигатели находятся в разных ступенях ракеты и, как только они вырабатывают свое топливо, то становятся ненужными. Чтобы не нести лишний груз, они отделяются. Кроме полноценных ступеней применяются и внешние топливные емкости, не оснащенные своими двигателями. В процессе полета они также сбрасываются.

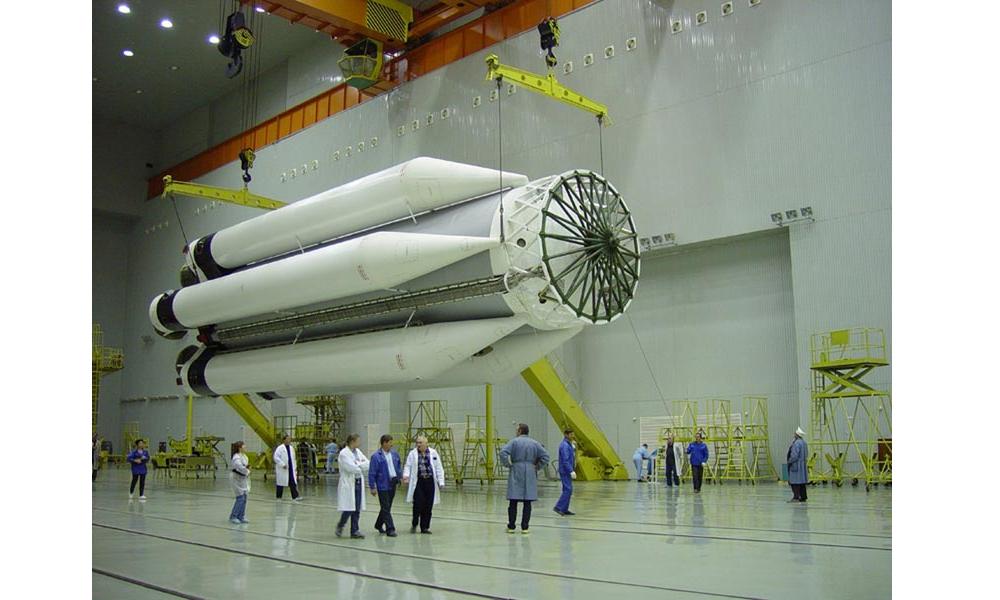

Первая ступень РН «Протон-М» /©ФГУП «ГКНПЦ имени М.В.Хруничева»

Существует две классические схемы построения многоступенчатых ракет: c поперечным и продольным разделением ступеней. В первом случае ступени размещаются одна над другой и включаются только после отделения предыдущей, нижней, ступени. Во втором случае вокруг корпуса второй ступени расположены несколько одинаковых ракет-ступеней, которые включаются и сбрасываются одновременно. В этом случае двигатель второй ступени также может работать при старте. Но широко применяется и комбинированная продольно-поперечная схема.

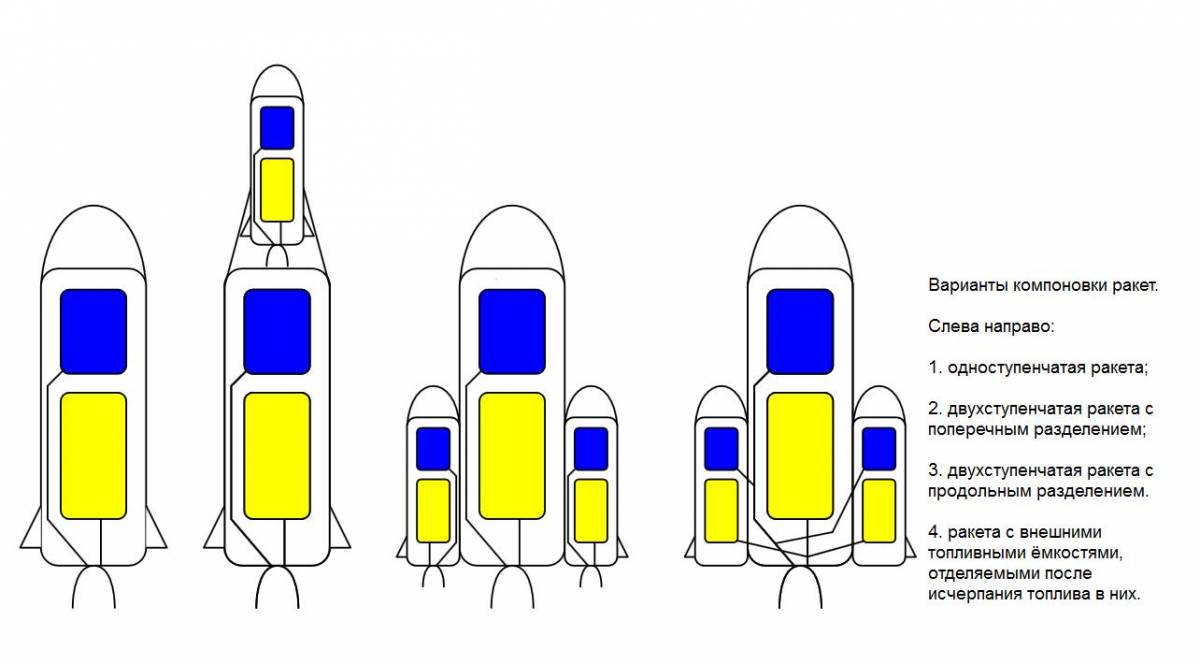

Варианты компоновки ракет /© Wikipedia

 Стартовавшая в феврале этого года с космодрома в Плесецке ракета-носитель легкого класса «Рокот» является трехступенчатой с поперечным разделением ступеней. А вот РН «Союз-2», запущенная с нового космодрома «Восточный» в апреле этого года, – трехступенчатая с продольно-поперечным разделением.

Интересную схему двухступенчатой ракеты с продольным разделением представляет собой система Спейс шаттл. В ней и кроется отличие американских шаттлов от «Бурана». Первая ступень системы Спейс шаттл – боковые твердотопливные ускорители, вторая – сам шаттл (орбитер) с отделяемым внешним топливным баком, который по форме напоминает ракету. Во время старта запускаются двигатели как шаттла, так и ускорителей. В системе «Энергия – Буран» двухступенчатая ракета-носитель сверхтяжелого класса «Энергия» была самостоятельным элементом и помимо вывода в космос МТКК «Буран» могла быть применена и для других целей, например для обеспечения автоматических и пилотируемых экспедиций на Луну и Марс.


Разгонный блок

Может показаться, что как только ракета вышла в космос, то цель достигнута. Но это не всегда так. Целевая орбита космического аппарата или полезного груза может быть гораздо выше линии, от которой начинается космос. Так, например, геостационарная орбита, на которой размещаются телекоммуникационные спутники, расположена на высоте 35 786 км над уровнем моря. Вот для этого и нужен разгонный блок, который, по сути, является еще одной ступенью ракеты. Космос начинается уже на высоте 100 км, там же начинается невесомость, которая является серьезной проблемой для обычных ракетных двигателей.

Одна из основных «рабочих лошадок» российской космонавтики ракета-носитель «Протон» в паре с разгонным блоком «Бриз-М» обеспечивает выведение на геостационарную орбиту полезных грузов массой до 3,3 т. Но первоначально вывод осуществляется на низкую опорную орбиту (200 км). Хотя разгонный блок и называют одной из ступеней корабля, от обычной ступени он отличается двигателями.

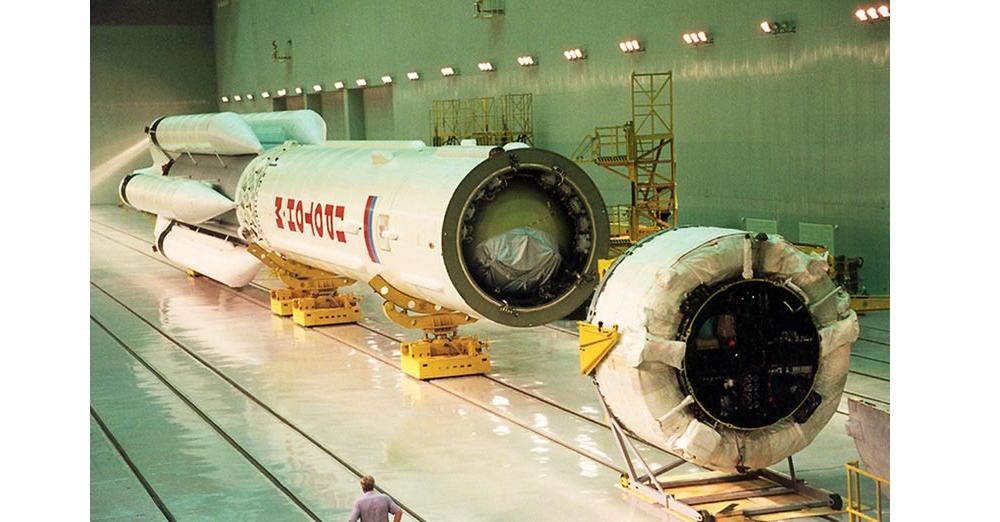

РН «Протон-М» с разгонным блоком «Бриз-М» на сборке /©ФГУП «ГКНПЦ имени М.В.Хруничева»

 Для перемещения космического аппарата или корабля на целевую орбиту или направления его на отлетную или межпланетную траекторию разгонный блок должен иметь возможность выполнить один или несколько маневров, при совершении которых изменяется скорость полета. А для этого необходимо каждый раз включать двигатель. Причем в периоды между маневрами двигатель находится в выключенном состоянии. Таким образом, двигатель разгонного блока способен многократно включаться и выключаться, в отличие от двигателей других ступеней ракет. Исключением являются многоразовые Falcon 9  и New Shepard, двигатели первых ступеней которых используются для торможения при посадке на Землю.


Полезная нагрузка

Ракеты существуют для того, чтобы что-то выводить в космос. В частности, космические корабли и космические аппараты. В отечественной космонавтике это транспортные грузовые корабли «Прогресс» и пилотируемые корабли «Союз», отправляемые к МКС. Из космических аппаратов в этом году на российских ракетах-носителях отправились в космос американский КА Intelsat DLA2  и французский КА Eutelsat 9B, отечественный навигационный КА «Глонасс-М» №53 и, конечно, КА «ЭкзоМарс-2016», предназначенный для поиска метана в атмосфере Марса.

Возможности по выводу полезной нагрузки у ракет разные. Масса полезной нагрузки РН легкого класса «Рокот», предназначенной для выведения космических аппаратов на низкие околоземные орбиты (200 км), – 1,95 т. РН «Протон-М» относится к тяжелому классу. На низкую орбиту он выводит уже 22,4 т, на геопереходную – 6,15 т, а на геостационарную – 3,3 т. «Союз-2» в зависимости от модификации и космодрома способен вывести на низкую околоземную орбиту от 7,5 до 8,7 т, на геопереходную орбиту – от 2,8 до 3 т и на геостационарную – от 1,3 до 1,5 т. Ракета предназначена для запусков со всех площадок Роскосмоса: Восточного, Плесецка, Байконура и Куру, используемого в рамках совместного российско-европейского проекта. Применяемая для запуска транспортных и пилотируемых кораблей к МКС, РН «Союз-ФГ» имеет массу полезного груза от 7,2 т (с пилотируемым кораблем «Союз») до 7,4 т (с грузовым кораблем «Прогресс»). В настоящее время это единственная ракета, применяемая для доставки космонавтов и астронавтов на МКС.

Полезная нагрузка, как правило, находится в самой верхней части ракеты. Для того чтобы преодолеть аэродинамическое сопротивление, космический аппарат или корабль помещается внутрь головного обтекателя ракеты, который после прохождения плотных слоев атмосферы сбрасывается.


Вошедшие в историю слова Юрия Гагарина: «Вижу Землю… Красота-то какая!» были им сказаны именно после сброса головного обтекателя ракеты-носителя «Восток».

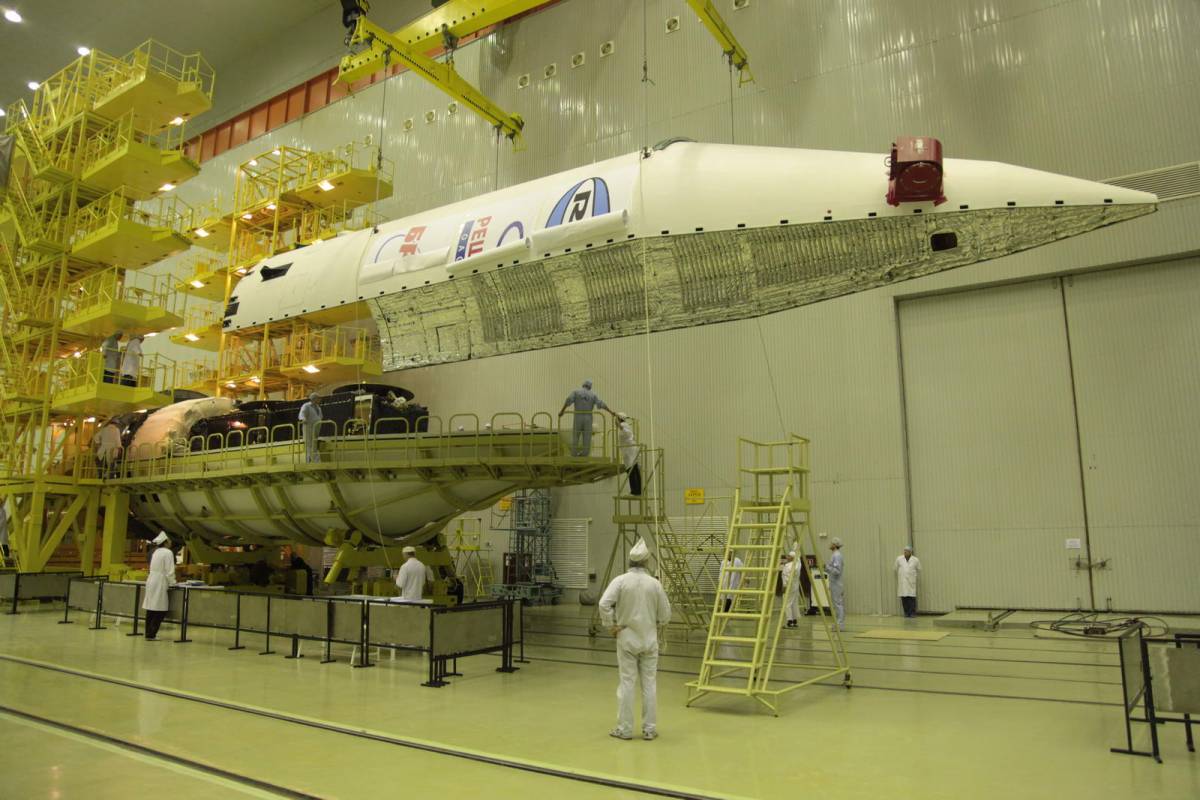

Установка головного обтекателя РН «Протон-М», полезная нагрузка КА «Экспресс-АТ1» и «Экспресс-АТ2» /© Роскосмос

Система аварийного спасения

Ракету, которая выводит на орбиту космический корабль с экипажем, практически всегда можно отличить по внешнему виду от той, которая выводит грузовой корабль или космический аппарат. Чтобы в случае возникновения аварийной ситуации на ракете-носителе экипаж пилотируемого корабля остался жив, применяется система аварийного спасения (САС). По сути, это еще одна (правда, небольшая) ракета в головной части ракеты-носителя. Со стороны САС выглядит как башенка необычной формы на вершине ракеты. Ее задача – в экстренной ситуации вытянуть пилотируемый корабль и увести его от места аварии.

В случае взрыва ракеты на старте или в начале полета основные двигатели системы спасения отрывают ту часть ракеты, в которой находится пилотируемый корабль, и уводят ее в сторону от места аварии. После чего осуществляется парашютный спуск. В случае же если полет проходит нормально, после достижения безопасной высоты система аварийного спасения отделяется от ракеты-носителя. На больших высотах роль САС не так важна. Здесь экипаж уже может спастись благодаря отделению спускаемого аппарата космического корабля от ракеты.

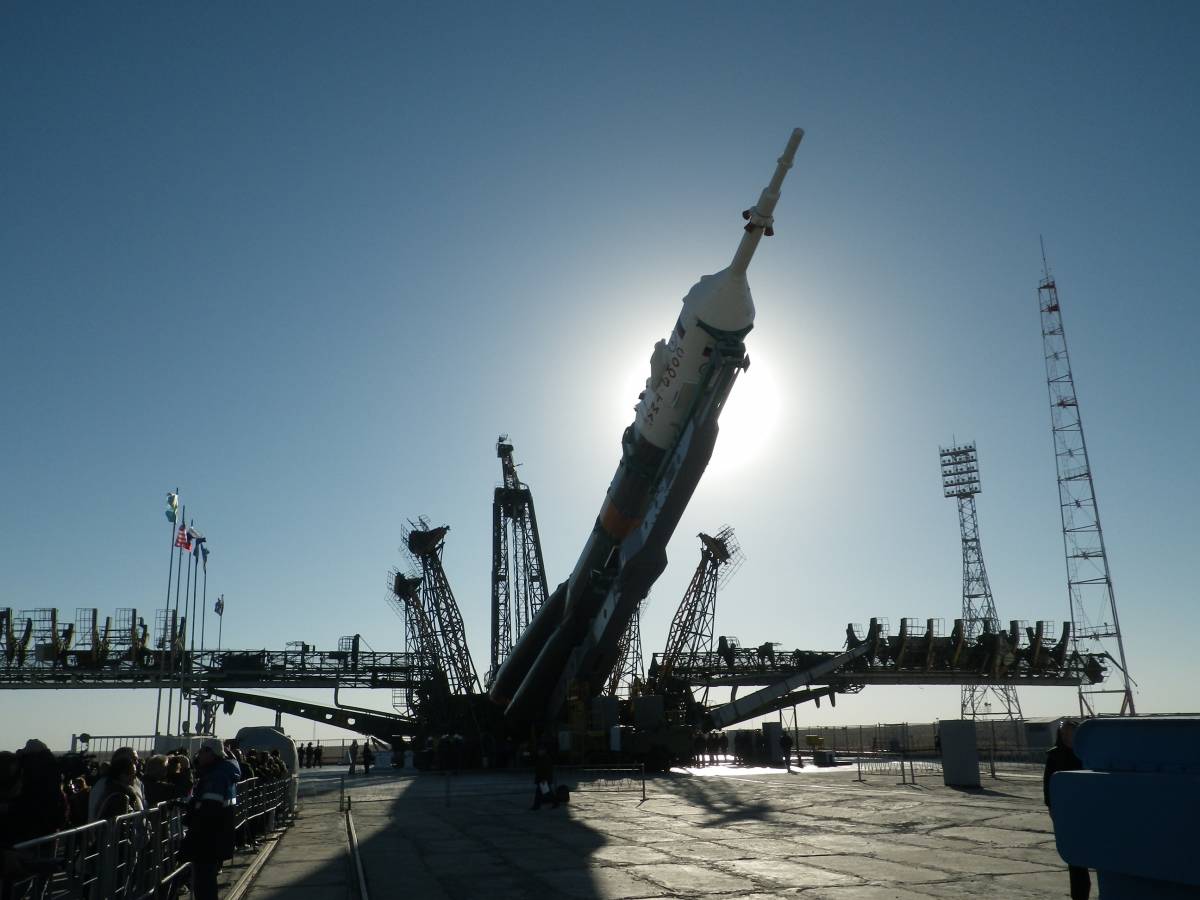

РН «Союз» с САС в верхней части ракеты /© Роскосмос
