Физики научились «фотографировать» звук, чтобы тестировать материалы для связи 6G

❋ 4.8

Ученые НИУ ВШЭ совместно с коллегами из Физического института имени П.Н. Лебедева РАН разработали метод, который позволяет быстро оценить, насколько прочно пленка сцеплена с подложкой. Это важно для создания сверхвысокочастотных акустических фильтров — ключевых элементов связи нового поколения 5G и 6G. Возможность измерить поперечную жесткость сцепления между пленкой из двумерного материала и подложкой таким способом получена впервые.

НИУ ВШЭ

# 6G

# акустические волны

# технологии

# ультразвук

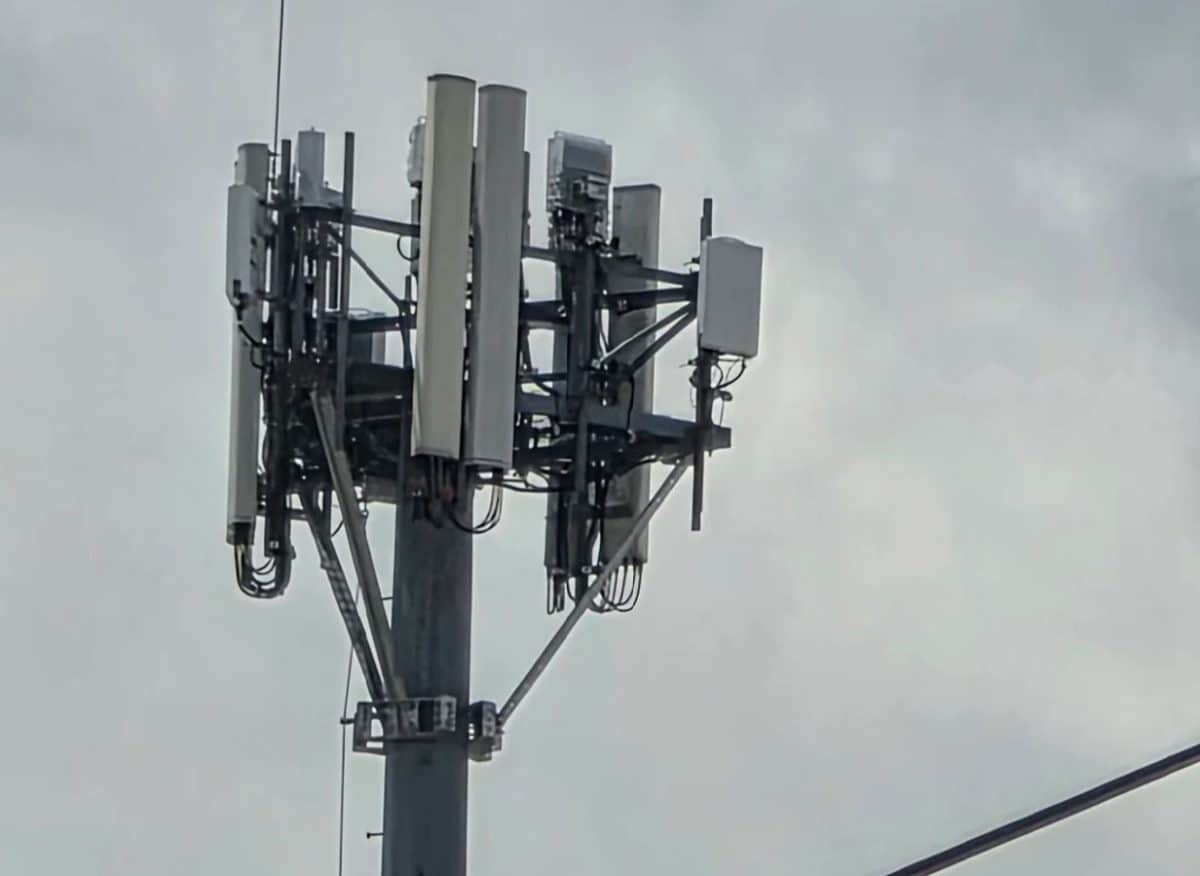

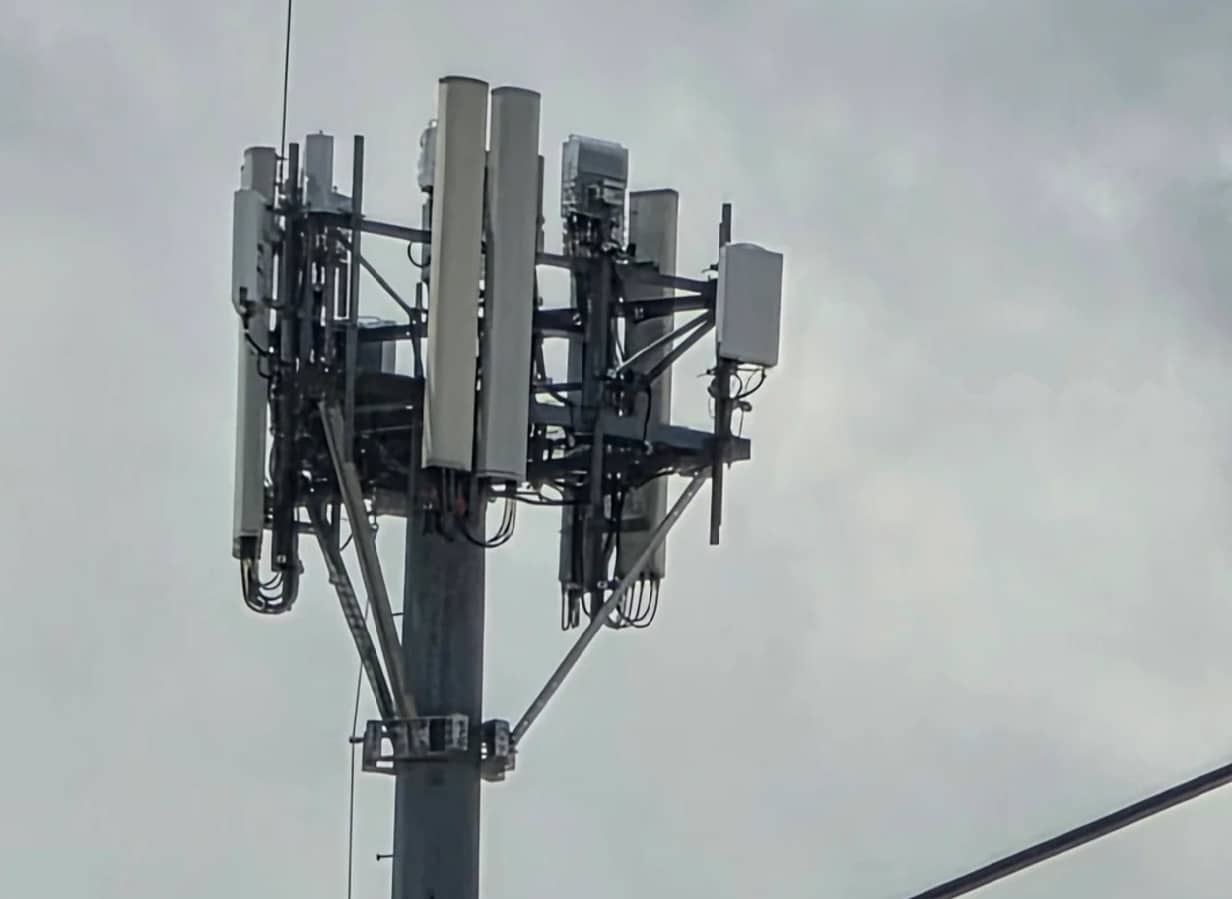

Базовая станция 5G в Спрингфилде, штат Миссури, США / © Jackpen7, Wikipedia

Чтобы передать данные на высокой скорости, современные смартфоны используют фильтры, которые превращают электромагнитный сигнал в ультразвук и обратно. Это помогает отсеивать помехи. По мере повышения частот связи предлагаются новые типы таких фильтров, например на основе акустоэлектрических эффектов. Практически любые приборы современной электроники представляют собой элементы из пленок на подложке. Проблема в том, что на высоких частотах в несколько гигагерц или десятков гигагерц поведение ультразвука на границе этих материалов предсказать почти невозможно. Именно в этом диапазоне работает связь 5G и будущего 6G.

На более низких частотах можно считать, что для распространения звука контакт пленки с подложкой идеален, но с повышением частоты микроскопическое проскальзывание пленки из-за недостаточной поперечной жесткости контакта приводит к тому, что фильтр не пропускает сигнал, а разработчики чипов смогут узнать об этом только после многомиллионных затрат.

Ученые ФИАН совместно с ведущим научным сотрудником Международной лаборатории физики конденсированного состояния, профессором факультета физики НИУ ВШЭ Александром Кунцевичем предложили способ проверить качество контакта еще до сборки прибора. Вместо создания дорогих прототипов они предлагают использовать тестирование материалов с помощью коротких лазерных импульсов. Результаты исследования опубликованы в журнале Applied Physics Letters.

Ученые работали с образцом из кварцевого стекла, на которое перенесли чешуйку нитрида бора толщиной 600 нанометров. Они сфокусировали на его поверхности инфракрасный лазерный импульс. Лазер нагрел крошечную область, и по материалу побежала поверхностная акустическая волна.

«Когда в воду бросают камешки, по ее поверхности расходятся волны в виде концентрических окружностей. Это поверхностные волны. Примерно такие же волны могут бегать по поверхности твердых тел, они называются поверхностными акустическими рэлеевскими волнами», — пояснил Александр Кунцевич.

Такие волны сложно увидеть глазом, так как скорость их распространения большая, а амплитуда обычно очень маленькая. Тем не менее эти волны несут много важной физической информации о материале, по которому они распространяются. Например, по изменению скорости волны и ее формы можно судить об упругих свойствах материала и о том, насколько жестко тонкая пленка сцеплена с подложкой, что и нужно было узнать ученым.

«При помощи второго луча мы сделали моментальный снимок волны. Первый импульс, как удар по поверхности, возбудил звук. Второй импульс мы направили на ту же поверхность спустя доли наносекунды после первого. Этот луч просканировал поверхность с шагом 0,5 микрометра. Отражение этого луча менялось в зависимости от того, приподнялся участок поверхности или опустился под действием проходящей волны. Собрав эти данные воедино, мы восстановили точную карту вертикальных смещений — по сути, получили замороженный портрет бегущей волны», — рассказал ученый.

При этом сама структура осталась неповрежденной: метод не разрушил ни пленку, ни подложку. Полученное изображение ученые проанализировали при помощи математической модели, которая позволила определить зависимость скорости звука от длины волны. По тому, как скорость меняется с частотой, можно определить, как сцеплены пленка и подложка. По степени искажения волны авторы рассчитали два параметра жесткости связи: вертикальную (на отрыв) и поперечную (на сдвиг). Оказалось, что наиболее существенной является та, которая отвечает за скольжение пленки вбок и которую раньше измерить не удавалось.

Умея определять параметры межслоевой жесткости, инженеры смогут заранее отбраковывать неудачные материалы и отрабатывать технологические процессы для создания сверхвысокочастотных фильтров. Разработанный метод также пригодится для разработки акустических метаматериалов — искусственных структур, которые позволяют управлять звуком заданным образом.

«Создать прибор и убедиться, что он не работает из-за плохого акустического согласования, — неприятно и крайне затратно. Гораздо лучше тестировать заранее взаимодействие различных пар материалов, а потом уже пытаться создать из них прибор. Наша методика быстрая, полностью оптическая и неразрушающая. Она позволяет проверить контакт материалов до того, как из них сделали устройство, и подобрать оптимальную пару для работы на гигагерцовых частотах», — подытожил Александр Кунцевич.

Исследование выполнено при поддержке Российского научного фонда.
