Разработка проведена учеными Передовой инженерной школы ПНИПУ. На исследование выдан патент. Изобретение содержит электрод-инструмент, систему подачи рабочей жидкости, генератор тока, блок управления и устройство для управляющей программы. Робот снабжен системой сбора и отвода отработанной жидкости и продуктов электроэрозии, вымываемых в процессе прошивки отверстия.
Он зафиксирован у основания и имеет подвижные звенья. Отдельные части механизированной руки могут выполнять вращательные и поступательные движения. На выходном звене расположена «кисть» руки-манипулятора с быстрозажимным патроном, который закрепляет и позволяет быстро менять электрод-инструмент. Такой робот обеспечивает прошивку отверстий в сложнопрофильных изделиях без применения дополнительных технологических переходов и перемещения. Так повышается точность обработки.

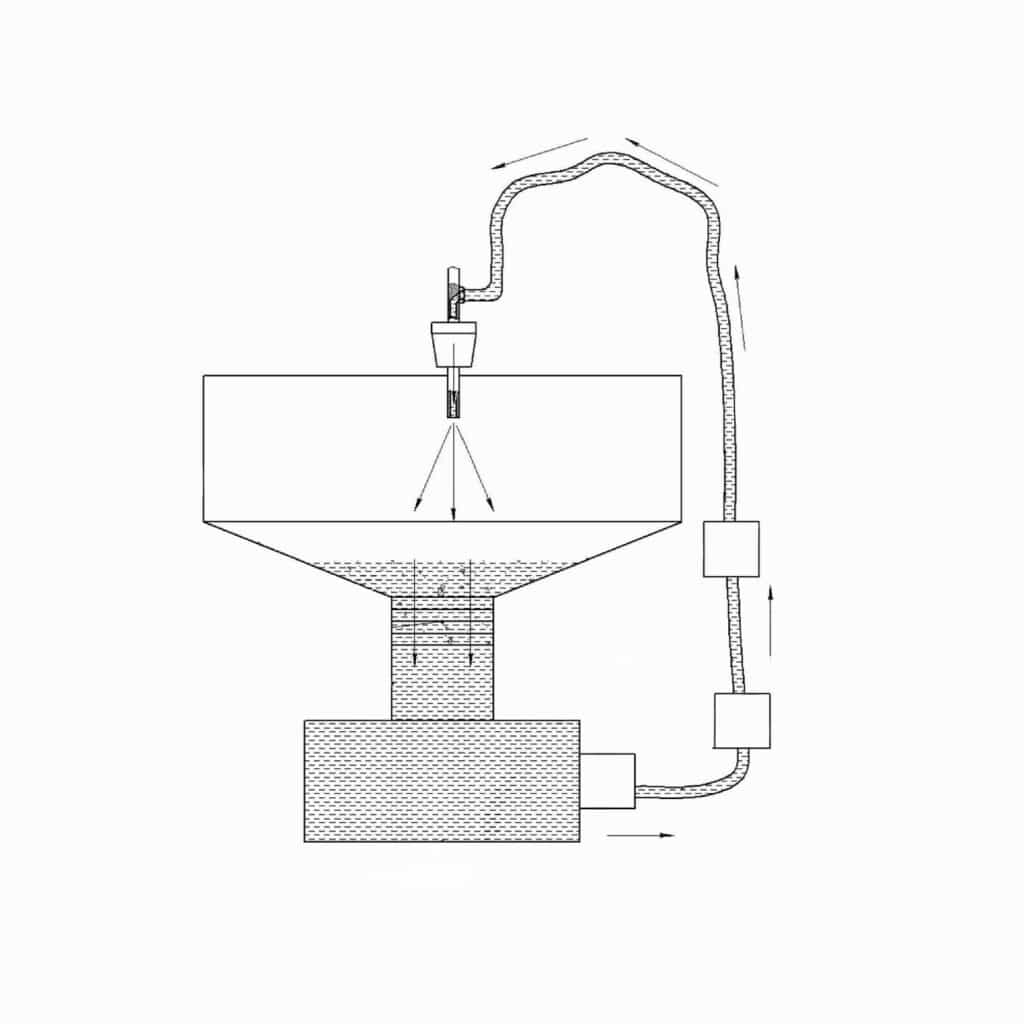

В процессе работы деталь устанавливают на стол с зазором – так фиксируется момент выхода электрода-инструмента из детали, чего нет у прототипов. С помощью команд на ПК робот-манипулятор подводит электрод-инструмент. Под давлением в зону обработки подают трансформаторное масло, от него не образуется нагар. Давление обеспечивает перемещение масла в зоне обработки и ускоряет процесс вывода шлама – продуктов электроэрозии. Затем через ПК подают команду подключения детали к току. На электрод-инструмент он подается через полый стержень и закрепленный на нем быстрозажимной патрон. С помощью команды задают параметры силы тока, напряжения и времени действия импульса.
«Мы презентовали прототип нашей разработки на международных конференциях и форумах. Получили положительную обратную связь от представителей индустрии. Внесли ряд изменений и запатентовали наш подход. Дело в том, что при электроэрозионной обработке не возникают силы резания, требующие определенной жесткости приводов, как, например, при фрезеровании, в связи с этим становится возможным применение более экономически выгодных роботизированных комплексов. Роботизированная электроэрозионная обработка позволяет расширить технологические возможности данного процесса», – говорит директор Высшей школы авиационного двигателестроения ПНИПУ Тимур Абляз.
Изобретение применяется для прошивки отверстий в деталях любой сложности, с поверхностями из различных материалов, полностью или ограниченно проводящих электрический ток (металлы, полимерные композитные материалы).
