Разработан быстрый и точный оптический сенсор на основе одиночной углеродной нанотрубки

При помощи лазерной обработки российские ученые вместе с европейскими коллегами изготовили высокочувствительные детекторы фотонов. В основе технологии лежит управление свойствами углеродных нанотрубок. Новые детекторы помогут в разработке квантовых компьютеров, камер с высоким разрешением, более эффективных интегральных микросхем и других устройств.

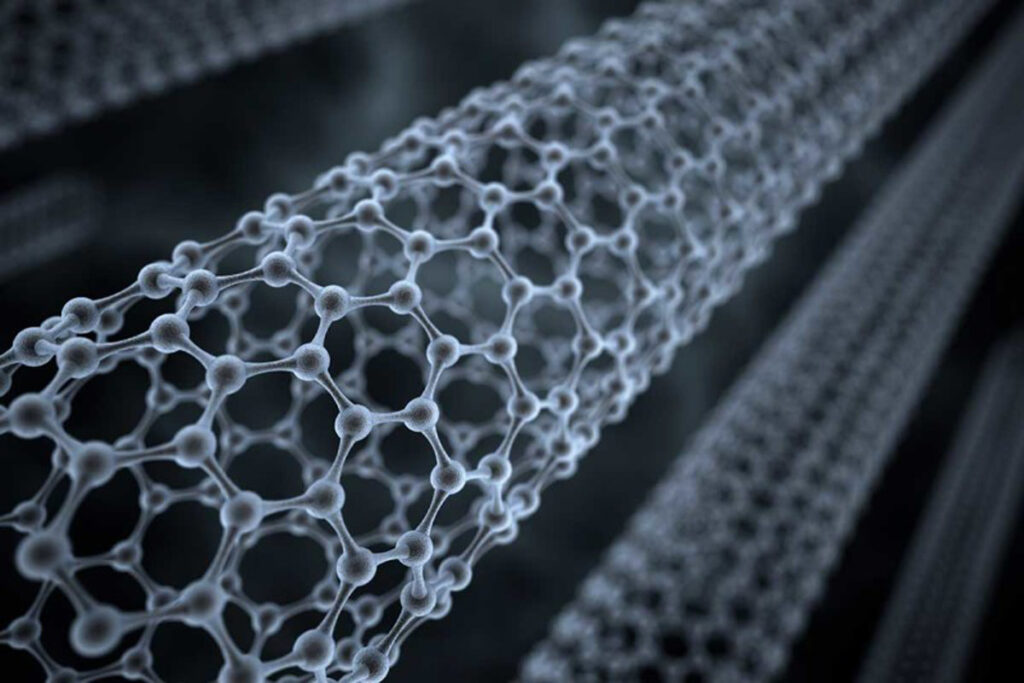

Работа поддержана грантом Российского научного фонда (РНФ), а статья о ее результатах опубликована в журнале Advanced Electronic Materials. Одностенные углеродные нанотрубки состоят из свернутых в цилиндры листов графена, который построен из шестигранных углеродных «сот». Электроны в структуре нанотрубки двигаются необычно. Эти отрицательно заряженные частицы «прыгают» с одного места на другое, а там, откуда они уходят, остаются положительно заряженные «дырки».

Поскольку электрический ток — направленное движение электронов, проводимость таких материалов можно регулировать. Это позволяет создавать на основе углеродных нанотрубок высокочувствительные сенсоры, транзисторы, наноантенны, светодиоды и другие устройства. К ним относятся и фотодетекторы, преобразующие оптический сигнал в электрический.

«Фотодетекторы — это широкий класс приборов, которые используются в разных сферах: от простых видеокамер фиксации нарушений на дорогах и до систем обработки информации в оптических интегральных схемах. Если эти элементы сделать более миниатюрными, то больше поместится в матрицы фото- и видеокамер, что улучшит их разрешение.

Также на основе уменьшенных фотодетекторов можно проводить исследования химических и биологических процессов, сопровождающихся спонтанным оптическим излучением, и разрабатывать новые вычислительные устройства на основе квантовых компьютеров», — пояснил руководитель проекта по гранту РНФ Иван Бобринецкий, доктор технических наук, ведущий научный сотрудник Национального исследовательского университета МИЭТ.

Часто ученые добавляют к конструкции нанотрубки дополнительные молекулы или покрытия, чтобы настроить характеристики материала «под заказ». Но при использовании традиционных методов (метод вытягивания, электрофорез, метод контактной и переносной печати и другие) в графеновый лист попадают примеси и образуются дефекты, ухудшающие свойства материала.


Трехмерная модель гетероперехода в нанотрубке, сформированного фемтосекундным лазером / ©Иван Бобринецкий / МИЭТ

Из-за этого поверхность графенового листа может потерять свои изгибы, а углеродные «соты» — форму, поэтому движение электронов в них будет не таким упорядоченным. Чтобы решить эту проблему, физики предложили модифицировать структуру одностенных углеродных нанотрубок, используя нелинейные эффекты в излучении фемтосекундного лазера (1 фемтосекунда – одна миллионная одной миллиардной секунды).

Ученым удалось создать одномерную гетероструктуру, соединив в одиночной нанотрубке две части с разными электрическими характеристиками. У одной части проводимость почти как у металла, другая имеет свойства полупроводника: ее проводимость зависит от оптического излучения. На стыке этих частей образуется аналог p-n-перехода: электроны стремятся от «металлической» части, где их больше, в другую половину, где преобладают «дырки». Проводимость полученной конструкции изменяется под действием света. На этом и основана работа фотодетектора: уловив оптическое излучение (свет), нанотрубка превратит его в электрическое.

Обработка фемтосекундным лазером оказалась быстрым, простым и эффективным методом, меняющим проводимость нанотрубки и ее реакцию на свет. Фотодетектор, разработанный учеными, способен засечь одиночный импульс длительностью 300 фемтосекунд и мощностью всего лишь 0,2 мВт/см2. Это соответствует мощностям оптических волоконных систем, которые применяются в телекоммуникации.

Руководитель проекта Иван Бобринецкий / ©Фото из личного архива

«Фотодетектор на основе одной нанотрубки обеспечивает высокую чувствительность к видимому оптическому излучению в сочетании с высоким быстродействием, — рассказал Иван Бобринецкий. — Данная технология нанофотоники открывает новые возможности использования оптических методов при создании элементов наноразмерных оптоэлектронных устройств.

Более того, предложенная оптическая технология формирования детекторов позволяет управлять свойствами в процессе создания, подстраивая функциональные характеристики под заданные параметры, чего лишен традиционный подход к производству современных интегральных микросхем».

Кроме МИЭТ, работы по проекту проводились в Сколковском институте науки и технологий, Физическом институте имени П. Н. Лебедева РАН, Московском физико-техническом институте, Московском государственном педагогическом университете, Московском государственном университете имени М. В. Ломоносова, Центре применения лазеров AIMEN (Испания), Университете Аальто (Финляндия) и Нови-Садском университе (Сербия).
